凱潛-板框?yàn)V油機使用說明書

1.用途

1.1板框壓力式濾油機是專為電廠、電站、工礦企業的變電所（室）潤滑油庫、拖拉機站、石油、化工、冶金、國防工業等單位，用來過濾變壓器油、透平油、航空液壓油及其它液體油液中的水分和雜質。

1.2因受齒輪結構的限制，對汽油、煤油等無潤滑性的油類，嚴禁使用本設備，根據用戶需求可選特殊材料設備。當油中水分過多時，應選擇真空濾油機，使水分蒸發一部份之后再過濾，如油很臟，需經其它處理后再過濾。

2.主要規格與技術參數

型號			LY-50
濾油能力		L/H	>
工作壓力		Mpa	0-0.35
過濾面積		㎡	0.9
板框尺寸		mm	180*180
壓緊方式			手動螺旋壓緊
濾板數量			隨技術改變以設備為準
濾框數量			隨技術改變以設備為準
齒輪泵	流量	L/min	>100
	提高壓力	MPa	0.5
	齒數		0
	模數		0

3.主要組成部分的結構特征

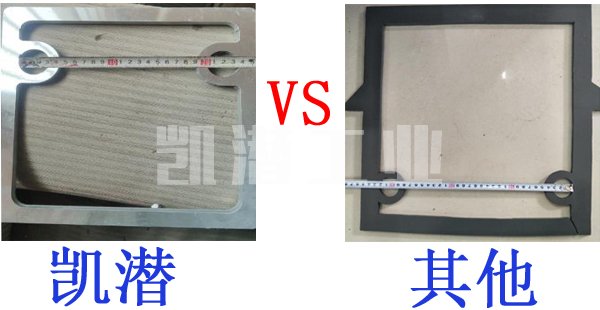

濾板濾框材質：鑄鋁

3.1板框式濾油機是的組成

由過濾床、濾框、濾板和油泵組成的可移動裝置。過濾床可連續操作，在壓力作用下向側面過濾的過濾器壓入臟油，過濾器由成套的交替排列的濾板和濾框以及包括有手動螺旋壓緊裝置和壓緊板的機構所組成。濾板和濾框的側面有“掛耳”支撐于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙（或?yàn)V布）起過濾作用。在濾板和濾框相應位置上設有兩個通液孔，當壓緊后構成為兩條完整的通道，掛耳呈三角形的一邊導入臟油，經 ；過濾室過濾后，從另一相應通道（在掛耳呈扇形的一邊）引出干凈的油。

3.2過濾時臟油經輸入通道分配到各個濾框內，通過濾紙將雜質過濾泄于濾板上，在匯集于輸出通道內，排出機外。而臟物留在濾紙表面上，臟油中的少量水分被濾紙中毛細管吸收，當濾紙表面的濾渣逐漸增厚及濾紙中的水分含量增多，過濾阻力增加，當增加到一定程度（一般為0.2-0.35MPa）應停止過濾，更換濾紙后，繼續使用。

 3.3 齒輪泵與電動機用彈性橡膠墊連接，為避免壓力過高造成機械事故，在油泵的下部設有_閥（產品出廠時已調節到規定的_高壓力值）根據用戶需要可將_閥用于調定較低的數值上，但不允許調節到超過規定的_高壓力值。油泵和電動機裝在過濾部分的下面，油泵輸出的液體通過排送管、止推板輸送到過濾部分。 當箱內有存油時，可將回油閥打開，吸走箱內存油，防止箱內存油溢滿，泄于機外。

4.板框?yàn)V油機的調整和運轉

4.1使用前應首先檢查過濾部分的濾板、濾框安裝位置，從止推板的這一端開始，.片是板、等二片是框、第三片是板、第四片是框…..以此內推進行排列.

5.板框?yàn)V油機操作規程

5.1板框?yàn)V油機采用的倒順開關（啟動←停止→啟動）接好電源線3相，接通進出油管開啟進出油球閥，啟動時進出油球閥嚴禁關閉狀態，壓力會突然增高，以免損壞濾油機部件及造成人身傷害的危險！

5.2啟動半框?yàn)V油機時注意觀察電機是否順時針?lè)较?，逆轉會對油泵造成嚴重?fù)p壞，而且油泵無法進油，將倒順開關（啟動←停止→啟動）直另一啟動位置即可。
